உயர் அழுத்த விளிம்பு கேட் வால்வு

JQF வால்வ் தொழிற்சாலை என்பது சீனாவில் ஒரு தொழில்முறை உயர் அழுத்த விளிம்பு கேட் வால்வு உற்பத்தியாளர். உயர்தர உயர் அழுத்த விளிம்பு கேட் வால்வுகளை நாங்கள் உற்பத்தி செய்கிறோம், அவை குறிப்பாக உயர் அழுத்த சூழல்களைத் தாங்குவதற்கும், விளிம்பு இணைப்புகளைப் பயன்படுத்துவதற்கும் வடிவமைக்கப்பட்டுள்ளன. வடிவமைப்பு மற்றும் பொருள் தேர்வு முதல் உற்பத்தி செயல்முறைகள் மற்றும் சோதனை தரநிலைகள் வரை, உயர் அழுத்த விளிம்பு கேட் வால்வுகளுக்கான தேவைகள் சாதாரண கேட் வால்வுகளை விட மிக அதிகமாக உள்ளது, பெட்ரோலியம், ரசாயனம் மற்றும் ஆற்றல் தொழில்கள் போன்ற முக்கியமான தொழில்துறை துறைகளில் அவற்றின் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

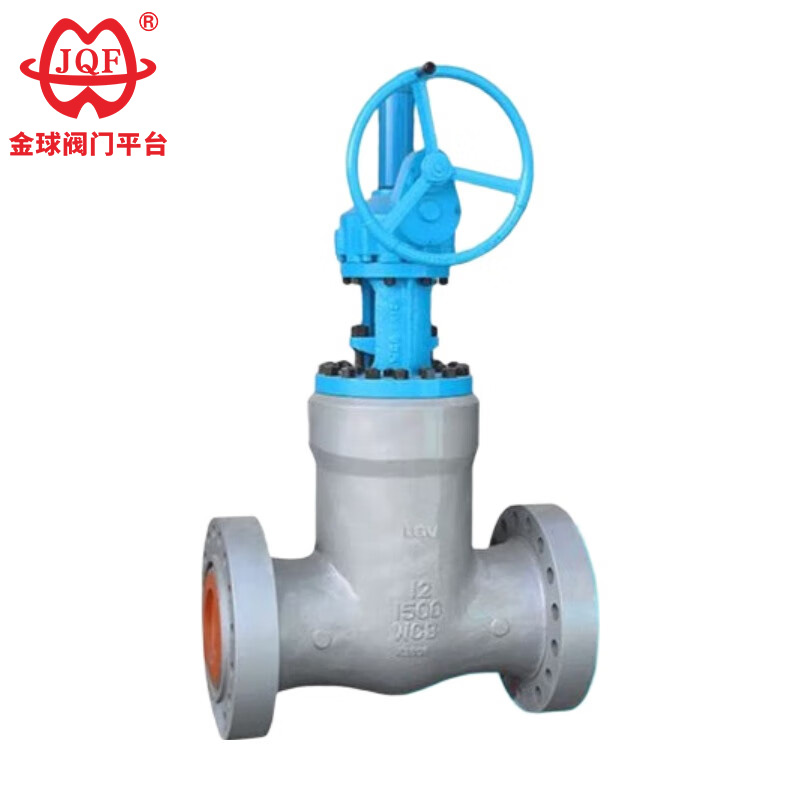

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

வடிவமைப்பு தரநிலைகள்

வடிவமைப்பு தரநிலை: ஜிபி / டி 12234-2007
கட்டமைப்பு நீளம் ஜிபி / டி 12221-2005
பட் வெல்டிங் இணைப்பு அளவு NB / T 4704-2014
சோதனை மற்றும் ஆய்வு NB / T 4704-2014
அழுத்தம் - வெப்பநிலை: NB / T 4704-2014

செயல்திறன் அளவுருக்கள்

மாதிரி	PN	வேலை அழுத்தம் / MPa	சரியான வெப்பநிலை/℃	பொருத்தமான ஊடகம்	உடல்
Z61Y-250	250	25	≤570	நீராவி	WC9
Z61Y-320	320	32	≤570	நீராவி	WC9

முக்கிய பகுதி பொருள்

மாதிரி	材料
மாதிரி	உடல்	வால்வு தட்டு	தொப்பி	தண்டு தாய்	நிரப்பி
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	நெகிழ்வான கிராஃபைட்
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	நெகிழ்வான கிராஃபைட்

முக்கிய வடிவம் மற்றும் இணைப்பு பரிமாணங்கள்

டிஎன்	L	D	H	D0	எடை/கிலோ
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

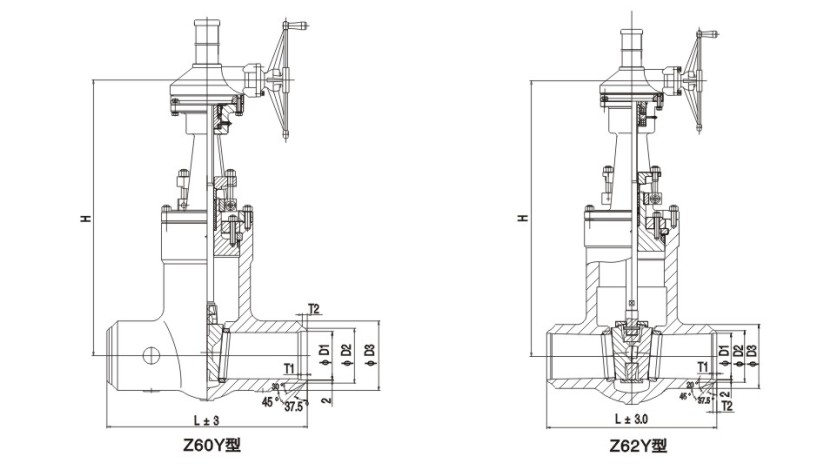

கட்டமைப்பு படம்

கட்டமைப்பு அம்சங்கள்

இந்த உயர் அழுத்த விளிம்பு கேட் வால்வுகள் பல்வேறு அமைப்புகளில் திரவங்களின் ஓட்டத்தைக் கட்டுப்படுத்துவதற்கும், துல்லியமான ஒழுங்குமுறை மற்றும் நீண்ட கால செயல்திறனை வழங்குவதற்கும் முக்கியமானவை.

1. நீடித்த மற்றும் உறுதியான: எங்கள் flanged கேட் வால்வுகள் உயர்தர பொருட்களால் செய்யப்படுகின்றன, அவை பல்வேறு தேவைப்படும் தொழில்துறை சூழல்களுக்கு மிகவும் பொருத்தமானவை. flanged இணைப்பு மிகவும் பாதுகாப்பானது, கசிவுகளின் சாத்தியத்தை குறைக்கிறது மற்றும் இறுக்கமான முத்திரையை உறுதி செய்கிறது.
2. துல்லியமான கட்டுப்பாடு: உயர் அழுத்த விளிம்பு கேட் வால்வு குழாயில் உள்ள திரவங்களின் ஓட்ட விகிதத்தின் மீது துல்லியமான கட்டுப்பாட்டை வழங்குகிறது. நீங்கள் ஓட்ட விகிதத்தைத் திறக்கவோ, மூடவோ அல்லது சரிசெய்யவோ வேண்டுமானால், செயல்பாடு சீராக இருக்கும். இந்த துல்லியமான கட்டுப்பாடு ஒட்டுமொத்த அமைப்பின் செயல்திறனை பராமரிக்கவும், செயல்பாட்டு தோல்விகளைத் தடுக்கவும் முக்கியமானது.
3. அரிப்பு எதிர்ப்பு: இந்த flanged கேட் வால்வை தயாரிக்கப் பயன்படுத்தப்படும் அனைத்து பொருட்களும் அவற்றின் வலுவான அரிப்பு எதிர்ப்பிற்காக சிறப்பாக தேர்ந்தெடுக்கப்படுகின்றன. கடுமையான சூழ்நிலைகளில் கூட, சிக்கல்கள் இல்லாமல் நீண்ட காலத்திற்கு சாதாரண செயல்பாட்டை பராமரிக்க முடியும்.
4. பரந்த பொருந்தக்கூடிய தன்மை: பலவிதமான தொழில்துறை அமைப்புகளில் விளிம்பு கேட் வால்வுகள் பயன்படுத்தப்படலாம். இந்த பல்துறை வடிவமைப்பு பல்வேறு அமைப்புகளுக்கு நெகிழ்வாக மாற்றியமைக்க அனுமதிக்கிறது, மேலும் நிறுவல் மற்றும் ஒருங்கிணைப்பு வசதியானது.
5. எளிய பராமரிப்பு: வடிவமைப்பு கட்டத்தின் போது பராமரிப்பின் எளிமையை நாங்கள் கருதினோம். வால்வு கூறுகளை பிரிப்பதற்கும், மீண்டும் இணைப்பதற்கும் எளிதானது, வழக்கமான ஆய்வு மற்றும் பராமரிப்பை எளிமையாகவும் செலவு குறைந்ததாகவும் ஆக்குகிறது.

சூடான குறிச்சொற்கள்: உயர் அழுத்த விளிம்பு கேட் வால்வு, சீனா, தனிப்பயனாக்கப்பட்ட, தரம், நீடித்த, மேம்பட்ட, உற்பத்தியாளர், சப்ளையர், தொழிற்சாலை, கையிருப்பில் உள்ளது
