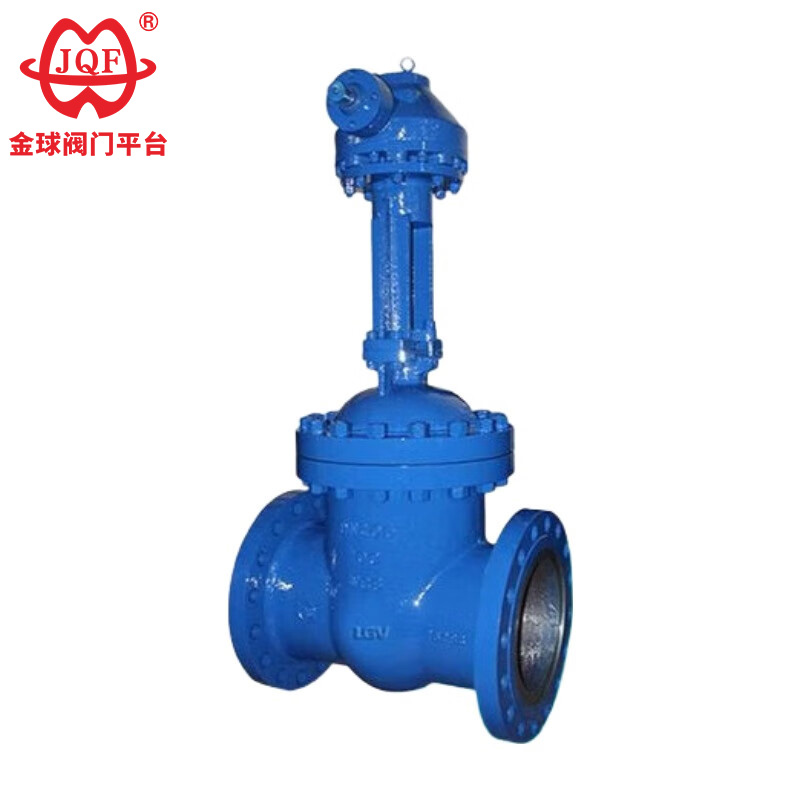

Z540H, Z540Y, Z540W வகை PN16 ~ PN160 ஸ்டீல் பெவல் கியர் இயக்கப்படும் வெட்ஜ் கேட் வால்வு லியாங்கு வால்வ் கோ., லிமிடெட் மூலம் தயாரிக்கப்பட்டது. இருக்கை சீல் செய்யும் மேற்பரப்புப் பொருள் வெல்டிங் அலாய் (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-160R, ~ 160P, Z540Y-160R, ~ 160R ~ 160P, Z540W-16R ~ 160R), பெயரளவு அழுத்தம் PN16 ~ PN160. வால்வு உடலின் பொருள் கார்பன் எஃகு (Z540H-16C ~ 160, Z540Y-16C ~ 160), குரோம் மாலிப்டினம் அலாய் ஸ்டீல் (Z540Y-16I ~ 160I), துருப்பிடிக்காத எஃகு (Z540W-16P, ~ 60P, ~ 60P ~ 166 Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) கேட் வால்வு.
1. தனிப்பயனாக்கப்பட்ட பெவல் கியர் கேட் வால்வுகள் மேம்பட்ட தரநிலைகள், நம்பகமான சீல், சிறந்த செயல்திறன் மற்றும் கவர்ச்சிகரமான தோற்றம் ஆகியவற்றைக் கொண்டுள்ளன.
2. நெகிழ்வான மாறுதலுக்கான ஆப்பு வடிவ வால்வு தட்டு அமைப்பு.
3. வால்வு தட்டு மற்றும் இருக்கை ஸ்டெல்லைட் அலாய் இருந்து பற்றவைக்கப்படுகின்றன.
4. வால்வு தண்டு மேம்படுத்தப்பட்ட அரிப்பு மற்றும் உடைகள் எதிர்ப்பிற்காக தணித்தல் மற்றும் வெப்பமடைதல் சிகிச்சைக்கு உட்படுகிறது.
5. பல குழாய் flange தரநிலைகள் மற்றும் flange சீல் மேற்பரப்பு வகைகள் உள்ளன.
6. உயர்தர பெவல் கியர் கேட் வால்வுகள் பல்வேறு உடல் பொருட்களில் வெவ்வேறு அழுத்தம், வெப்பநிலை மற்றும் ஊடக நிலைமைகளுக்கு ஏற்றவாறு கிடைக்கின்றன.
| மாதிரி | PN | வேலை அழுத்தம் / MPa | இயக்க வெப்பநிலை/℃ | பொருத்தமான ஊடகம் |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | நீர், நீராவி, எண்ணெய் |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | நீர், நீராவி, எண்ணெய் |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | நீராவி, எண்ணெய் |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | அரிக்கும் ஊடகம் |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | அரிக்கும் ஊடகம் |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | அரிக்கும் ஊடகம் |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | அரிக்கும் ஊடகம் |

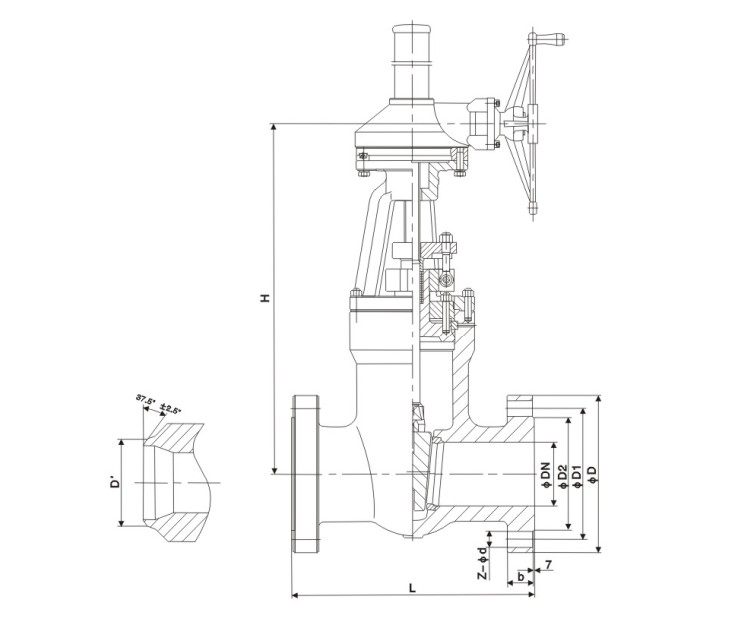

| பெயரளவு விட்டம் | முக்கிய பரிமாணங்கள் மற்றும் இணைப்பு பரிமாணங்கள் | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
