வடிவமைப்பு விவரக்குறிப்புகள்: ஜிபி / டி 12234
கட்டமைப்பு நீளம்: ஜிபி / டி 12221
இணைக்கும் விளிம்பு: JB / T 79.1
சோதனை மற்றும் ஆய்வு: JB / T 9092
அழுத்தம் - வெப்பநிலை: ஜிபி / டி 9131
தயாரிப்பு அடையாளம்: GB / T 12220

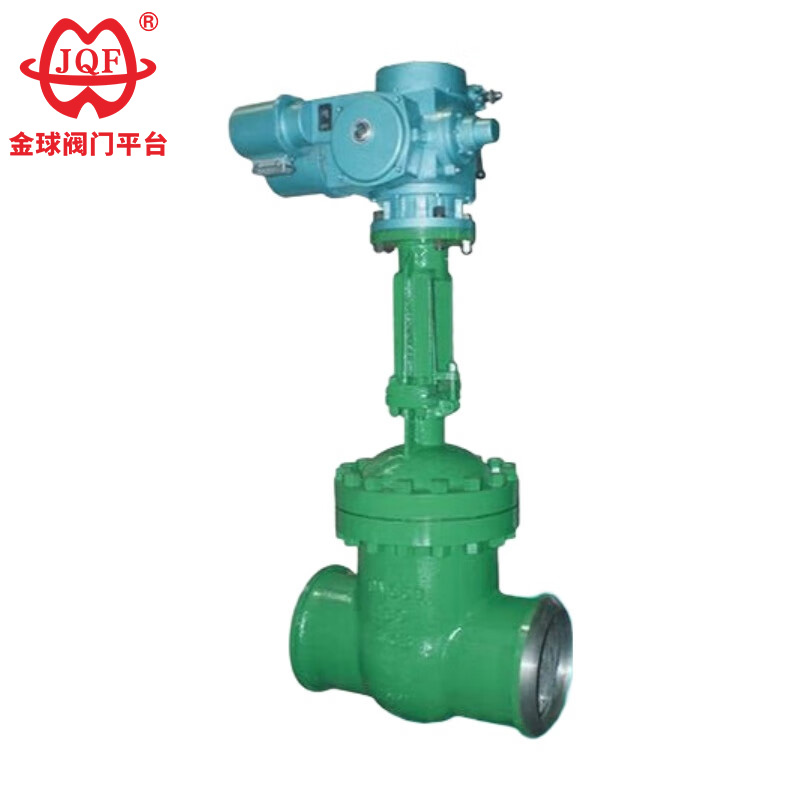

மின் கேட் வால்வுகள் முழுமையான திறப்பு அல்லது முழுமையாக மூடும் பயன்பாடுகளுக்கு ஏற்றது. சுருக்கமாக, அவை ஆன்/ஆஃப் சுவிட்சுகளாகப் பயன்படுத்தப்படுகின்றன, பொதுவாக குழாய்களில் தனிமைப்படுத்தப்பட்ட வால்வுகளாக நிறுவப்படுகின்றன, மேலும் அவை ஓட்டக் கட்டுப்பாட்டுக்கு ஏற்றவை அல்ல. வால்வு முழுவதுமாக திறந்திருக்கும் போது, பாதை முற்றிலும் தடையின்றி உள்ளது, இது எந்த அழுத்த இழப்பும் இல்லாமல் நடுத்தரத்தை நேராக ஓட்ட அனுமதிக்கிறது. எனவே, குறைந்த அழுத்த இழப்புக்கு முன்னுரிமை அளிக்கும் மற்றும் தடையற்ற ஓட்டப் பாதை தேவைப்படும் அமைப்புகளுக்கு அவை சிறந்தவை.
1. கச்சிதமான அமைப்பு, நியாயமான வடிவமைப்பு, நல்ல வால்வு விறைப்பு, மென்மையான ஓட்ட பாதை மற்றும் குறைந்த ஓட்ட குணகம்.
2. சீல் மேற்பரப்புகள் துருப்பிடிக்காத எஃகு மற்றும் கடினமான அலாய் பொருட்களால் ஆனவை, நீண்ட சேவை வாழ்க்கையை உறுதி செய்கின்றன.
3. எலக்ட்ரிக்கல் கேட் வால்வு நெகிழ்வான கிராஃபைட் பேக்கிங்கைப் பயன்படுத்துகிறது, நம்பகமான சீல் மற்றும் எளிதான, நெகிழ்வான செயல்பாட்டை உறுதி செய்கிறது.
4. எலக்ட்ரிக்கல் கேட் வால்வை கைமுறையாகவோ, நியூமேட்டிக்காகவோ, மின்சாரமாகவோ அல்லது கியர் மூலமாகவோ இயக்கலாம்.
5. மூன்று கட்டமைப்பு விருப்பங்கள் உள்ளன: நெகிழ்வான வெட்ஜ் ஒற்றை வாயில், திடமான வெட்ஜ் ஒற்றை வாயில் மற்றும் இரட்டை வாயில்.
| பெயரளவு அழுத்தம்PN (MPa) | வழக்கு | சோதனை அழுத்தம் (MPa) | சீல் வைக்கப்பட்டது | |
| சீல் (திரவ) | முத்திரை (எரிவாயு) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| ஷெல் பொருள் | பொருத்தமான ஊடகம் | பொருந்தக்கூடிய வெப்பநிலை (℃) |
| கார்பன் ஸ்டீல் (சி வகை) | நீர், நீராவி, எண்ணெய் | ≤425 |
| குரோமியம் நிக்கல் டைட்டானியம் ஸ்டீல் (பி வகை) | நைட்ரிக் அமிலங்கள் | ≤200 |
| குரோம் நிக்கல் மாலிப்டினம் டைட்டானியம் ஸ்டீல் (ஆர் வகை) | அசிட்டிக் அமிலம் | ≤200 |
| குரோம்-மாலிப்டினம் எஃகு (வகை I) | நீர், நீராவி, எண்ணெய் | ≤550 |
| உடல், பொன்னெட் | வால்வு தட்டு, இருக்கை | வால்வு தண்டு | தண்டு நட்டு | நிரப்பி | கை சக்கரம் |
| கார்பன் எஃகு | உயர்தர கார்பன் எஃகு + கார்பைடு அல்லது துருப்பிடிக்காத எஃகு | குரோம் துருப்பிடிக்காத எஃகு | அலுமினிய வெண்கலம் | கிராஃபைட் அஸ்பெஸ்டாஸ் பேக்கிங் | இணக்கமான இரும்பு |
| குரோமியம் நிக்கல் டைட்டானியம் எஃகு | துருப்பிடிக்காத எஃகு, துருப்பிடிக்காத எஃகு + சிமென்ட் கார்பைடு | குரோம் நிக்கல்-டைட்டானியம் துருப்பிடிக்காத எஃகு | அலுமினிய வெண்கலம் | டெஃப்ளான் | இணக்கமான இரும்பு |
| குரோமியம் நிக்கல் மாலிப்டினம் டைட்டானியம் எஃகு | துருப்பிடிக்காத எஃகு, துருப்பிடிக்காத எஃகு + சிமென்ட் கார்பைடு | குரோம் நிக்கல்-டைட்டானியம் துருப்பிடிக்காத எஃகு | அலுமினிய வெண்கலம் | டெஃப்ளான் | இணக்கமான இரும்பு |
| குரோம்-மாலிப்டினம் எஃகு | அலாய் ஸ்டீல் + கார்பைடு | குரோம்-மாலிப்டினம் எஃகு | அலுமினிய வெண்கலம் | நெகிழ்வான கல்நார் | இணக்கமான இரும்பு |

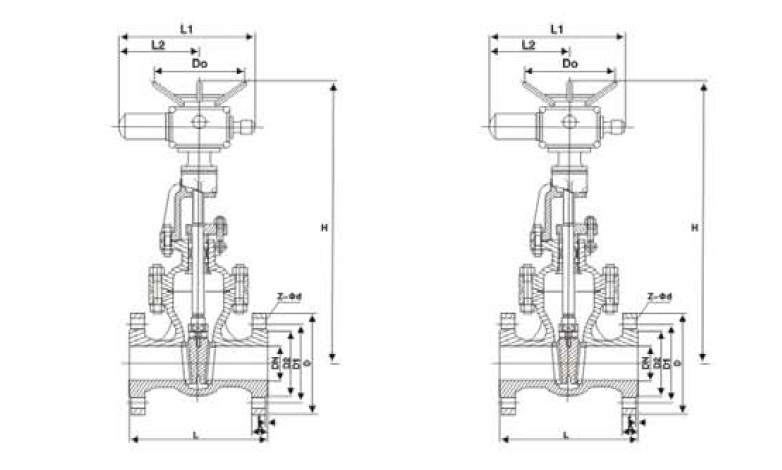

| பெயரளவு விட்டம் | முக்கிய பரிமாணங்கள் மற்றும் இணைப்பு பரிமாணங்கள் | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
