உயர் அழுத்த உயர் வெப்பநிலை குளோப் வால்வு

JQF வால்வு தொழிற்சாலை நீடித்த J41H மற்றும் J41Y உயர் அழுத்த உயர் வெப்பநிலை குளோப் வால்வுகளை உற்பத்தி செய்கிறது, அவை பெட்ரோலியம், ரசாயனம், நீர் பாதுகாப்பு மற்றும் வெப்ப சக்தி போன்ற பல்வேறு அமைப்புகளில் குழாய்களுக்கு ஏற்றது. பெயரளவு அழுத்தம் 150LB முதல் 2500LB, மற்றும் வேலை வெப்பநிலை 570℃. அதிக வெப்பநிலை, உயர் அழுத்தம் மற்றும் அரிக்கும் ஊடகம் போன்ற கடுமையான வேலை நிலைமைகளுக்கு அவை பொருத்தமானவை.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

JQF Valve is a leading valve manufacturer in China, who specializing in high performance hydraulic control valves. Our high quality high pressure high temperature globe valves rely on a robust, specialized structure to ensure leak-free operation under extremely high pressures, while also preventing seal deformation or loosening at appropriate temperatures. Due to their high-temperature and high-pressure resistance, as well as ease of disassembly and maintenance, these customized high pressure high temperature globe valves are widely used in power, electrical, electro-mechanical equipment engineering, and electrical control equipment engineering.

1. சுய-இறுக்க சீல் குழி: உயர் அழுத்த உயர் வெப்பநிலை குளோப் வால்வு அழுத்தம்-வலுவூட்டப்பட்ட சீல் வடிவமைப்பைக் கொண்டுள்ளது, நுழைவாயில் மற்றும் கடையின் முனைகளில் நிலையான பற்றவைக்கப்பட்ட பெவல்கள் உள்ளன.
2. கடின அலாய் சீல் அமைப்பு: வால்வு டிஸ்க்/சீட் சீலிங் மேற்பரப்பு கோபால்ட்-அடிப்படையிலான டங்ஸ்டன்-குரோமியம்-கோபால்ட் கலவையால் ஆனது, வெப்பநிலை எதிர்ப்பு வரம்பு 650℃ மற்றும் உடைகள் எதிர்ப்பில் 300% அதிகரிப்பு. 50,000 திறப்பு மற்றும் நிறைவு சுழற்சிகளுக்குப் பிறகு, சீல் மேற்பரப்பு ஒருமைப்பாடு விகிதம் ≥98% ஆகும்.
3. அதிக வலிமை கொண்ட கூட்டு வால்வு தண்டு: டெம்பர்டு மற்றும் ஹீட்-ட்ரீட் மேட்ரிக்ஸ் மற்றும் சர்ஃபேஸ் நைட்ரைடிங் சிகிச்சை.
4. ஆழமான குழி அரிப்பை-தடுக்கும் திணிப்பு பெட்டி: பூஜ்ஜிய கசிவை அடைய அரிப்பு தடுப்பான்கள் சேர்க்கப்படுகின்றன, இது நிலையான கட்டமைப்பில் 60% உராய்வு முறுக்கு குறைக்கிறது.

நிர்வாக தரநிலை

வடிவமைப்பு தரநிலை: ASME B16.34M
கட்டமைப்பு நீளம்: SME B16.10
சோதனை மற்றும் ஆய்வு: API 598
அழுத்தம் - வெப்பநிலை: ASME B16.34
தயாரிப்பு அடையாளம்: ASME B16.34

செயல்திறன் அளவுருக்கள்

பெயரளவு அழுத்தம்		150எல்பி	300எல்பி	600எல்பி	900எல்பி	1500எல்பி	2500எல்பி
வேலை அழுத்தம்		2.0	5.0	10.0	15.0	25.0	45.0
சரியான வெப்பநிலை (℃)		≤570	≤570	≤570	≤570	≤570	≤570
பொருத்தமான ஊடகம்		நீராவி மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த மதிப்பு
பொருள்	உடல், பொன்னெட்	குரோமியம் மாலிப்டினம் வெனடியம் எஃகு
	வட்டு	குரோமியம் மாலிப்டினம் வெனடியம் எஃகு + கடினமான அலாய்
	இருக்கை	குரோமியம் மாலிப்டினம் வெனடியம் எஃகு + கடினமான அலாய்
	வால்வு தண்டு	குரோமியம் மாலிப்டினம் வெனடியம் எஃகு

முக்கிய வடிவம் மற்றும் இணைப்பு அளவு

டிஎன்	L	D	D1	D2	f	b	z-Φd	H	D0
150(எல்பி)
டிஎன்15	108	90	60.3	35	2	8	4-Φ16	235	125
டிஎன்20	117	100	70	43	2	9	4-Φ16	241	125
டிஎன்25	127	110	79.4	51	2	9.6	4-Φ16	242	125
டிஎன்32	140	115	89	63.5	2	11.2	4-Φ16	280	160
டிஎன்40	165	125	98.4	73	2	12.7	4-Φ16	315	160
டிஎன்50	203	150	120.7	92	2	14.3	4-Φ19	350	200
டிஎன்65	216	180	139.7	105	2	15.9	4-Φ19	370	200
டிஎன்80	241	190	152.4	127	2	17.5	4-Φ19	385	250
டிஎன்100	292	230	190.5	157.2	2	22.3	8-Φ19	454	250
டிஎன்125	356	255	216	185.7	2	22.3	8-Φ22.5	472	355
டிஎன்150	406	280	241.5	216	2	23.9	8-Φ22.5	541	355
DN200	495	345	298.5	270	2	27	8-Φ22.5	590	450
டிஎன்250	622	405	362	324	2	28.6	12-Φ25.5	780	450
DN300	698	485	438	381	2	30.2	12-Φ25.5	870	500
டிஎன்350	787	535	476.3	413	2	33.4	12-Φ28.5	900	600
DN400	914	595	540	470	2	35	16-Φ28.5	1250	600
டிஎன்450	-	635	578	533.4	2	38.1	16-Φ32	-	610
300(எல்பி)
டிஎன்15	152	95	66.7	35	2	12.7	4-Φ16	241	125
டிஎன்20	178	115	82.6	43	2	14.3	4-Φ19	241	125
டிஎன்25	203	125	89	50.8	2	15.9	4-Φ19	283	160
டிஎன்32	216	135	98.5	63.5	2	17.5	4-Φ19	320	200
டிஎன்40	229	155	114.3	73	2	19.1	4-Φ22.5	322	200
டிஎன்50	267	165	127	92.1	2	20.7	8-Φ19	345	200
டிஎன்65	292	190	149.2	104.8	2	23.9	8-Φ22.5	377	250
டிஎன்80	318	210	168.3	127	2	27	8-Φ22.5	464	280
டிஎன்100	356	255	200	157.2	2	30.2	8-Φ22.5	490	355
டிஎன்125	400	280	235	185.7	2	33.4	8-Φ22.5	614	400
டிஎன்150	444	320	270	216	2	35	12-Φ22.5	700	450
DN200	559	380	330.2	270	2	39.7	12-Φ25.5	777	500
டிஎன்250	622	445	387.4	323.8	2	46.1	16-Φ28.5	935	550
DN300	711	520	450.8	381	2	49.3	16-Φ32	997	600
டிஎன்350	762	585	514.4	412.8	2	52.4	20-Φ32	1058	650
DN400	864	650	571.5	470	2	55.6	20-Φ35	1320	700
600(எல்பி)
டிஎன்15	165	95	66.7	35	7	14.3	4-Φ16	245	156
டிஎன்20	190	115	82.6	43	7	15.9	4-Φ19	245	161
டிஎன்25	216	125	89	50.8	7	17.5	4-Φ19	290	187
டிஎன்32	229	135	98.4	63.5	7	20.7	4-Φ19	325	214
டிஎன்40	241	155	114.3	73	7	22.3	4-Φ22.5	330	252
டிஎன்50	292	165	127	92.1	7	25.4	8-Φ19	345	430
டிஎன்65	330	190	149.2	104.8	7	28.6	8-Φ22.5	365	480
டிஎன்80	356	210	168.3	127	7	31.8	8-Φ22.5	465	530
டிஎன்100	432	275	216	157	7	38.1	8-Φ25.5	520	650
டிஎன்125	508	330	266.7	185.7	7	44.5	8-Φ28.5	635	750
டிஎன்150	559	355	292.1	216	7	47.7	12-Φ28.5	763	850
DN200	660	420	349.2	270	7	55.6	12-Φ32	845	1050
டிஎன்250	787	510	431.8	323.8	7	63.5	16-Φ35	930	1257
DN300	838	560	489	381	7	66.7	20-Φ35	1010	1468
டிஎன்350	889	605	527	412.8	7	69.9	20-Φ38	1090	1623
DN400	991	685	603.2	470	7	76.2	20-Φ41	1140	1816
900(எல்பி)
டிஎன்50	368	215	165.1	92.1	7	38.1	8-Φ25.5	430	320
டிஎன்65	419	245	190.5	104.8	7	41.3	8-Φ28.5	530	320
டிஎன்80	381	265	190.5	127	7	38.1	8-Φ28.5	580	360
டிஎன்100	457	290	235	157.2	7	44.5	8-Φ32	690	450
டிஎன்125	559	350	279.4	185.7	7	50.8	8-Φ35	780	560
டிஎன்150	610	380	317.5	216	7	55.6	12-Φ32	890	630
DN200	737	470	393.7	270	7	63.5	12-Φ38	1240	720
டிஎன்250	838	545	470	323.8	7	69.9	16-Φ38	1651	760
1500(எல்பி)
டிஎன்65	419	245	190.5	104.8	7	41.6	8-Φ28.5	530	400
டிஎன்80	470	265	203.2	127	7	47.7	8-Φ32	590	450
டிஎன்100	546	310	241.3	157.2	7	54	8-Φ35	710	500
டிஎன்125	673	375	292.1	185.7	7	73.1	8-Φ41	780	560
டிஎன்150	705	395	317.5	215.9	7	82.6	12-Φ38	904	630
DN200	832	485	393.7	270	7	92.1	12-Φ45	1140	560
2500(எல்பி)
டிஎன்65	508	265	196.8	104.8	7	57.2	8-Φ32	740	400
டிஎன்80	578	305	228.6	127	7	66.7	8-Φ35	780	450
டிஎன்100	637	355	273	157.2	7	76.2	8-Φ41	860	560
டிஎன்125	794	420	323.8	185.7	7	92.1	8-Φ48	930	630
டிஎன்150	914	485	368.3	216	7	108	8-Φ54	1070	560
DN200	1022	550	438.2	270	7	127	12-Φ54	1180	630

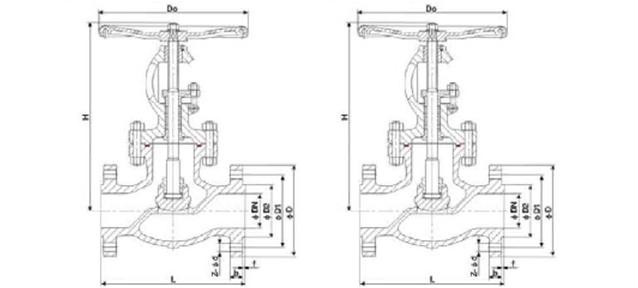

கட்டமைப்பு படம்
