JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.குறைந்த பாய்ச்சல் எதிர்ப்பிற்கான முழு துளை வடிவமைப்பு
2. தூரிகை மூலம் குழாய் சுத்தம் செய்தல்,
3.இருதரப்பு சீல் செய்ய மிதக்கும் இருக்கை
4.குறைந்த திறப்பு மற்றும் மூடும் முறுக்கு
5.எளிதான செயல்பாடு, மற்றும் உயர் பாதுகாப்பை உறுதிப்படுத்த அழுத்தம் நிவாரணம் மற்றும் கிரீஸ் ஊசி வழிமுறைகள்
6.ஜீரோ-கசிவு செயல்திறன்.

தயாரிப்பு பயன்பாடு

JQF வால்வு பிளாட் கேட் வால்வுகளை உருவாக்குகிறது, இது நெகிழ் வால்வு வகை. மூடும் உறுப்பு ஒற்றை வாயிலாகவோ அல்லது இரட்டை வாயிலாகவோ இடையில் விரிவாக்க பொறிமுறையுடன் இருக்கலாம். வால்வு இருக்கைக்கு எதிரான வாயிலின் அழுத்தம் மிதக்கும் கேட் அல்லது மிதக்கும் வால்வு இருக்கையில் செயல்படும் நடுத்தர அழுத்தத்தால் கட்டுப்படுத்தப்படுகிறது. இரட்டை-கேட் வால்வின் விஷயத்தில், இரண்டு வாயில்களுக்கு இடையிலான விரிவாக்க பொறிமுறையானது இந்த அழுத்தத்தை நிரப்புகிறது.

தயாரிப்பு வகைகள்

கட்டமைப்பு அம்சங்கள்

1. மிதக்கும் இருதரப்பு சீல்
தனிப்பயனாக்கப்பட்ட பிளாட் கேட் வால்வு இருக்கை இருதரப்பு திறப்பு மற்றும் மூடுதலை செயல்படுத்துகிறது, நம்பகமான சீல் மற்றும் நெகிழ்வான செயல்பாட்டை உறுதி செய்கிறது.
2. கடின அரிப்பை-எதிர்ப்பு வழிகாட்டும் பொருள்
கேட் துல்லியமான நிலைப்பாட்டிற்கான வழிகாட்டி பட்டைகளுடன் பொருத்தப்பட்டுள்ளது, மேலும் சீல் மேற்பரப்பு டங்ஸ்டன் கார்பைடு எதிர்ப்பு அரிப்பு அடுக்குடன் தெளிக்கப்படுகிறது.
3. ஜீரோ ஃப்ளோ ரெசிஸ்டன்ஸ் டிசைன்
பிளாட் கேட் வால்வு உடலின் உயர் அழுத்த எதிர்ப்பு; முழுவதுமாக திறந்தால், நேராக-வழியாக ஓட்டம் சேனல் சம விட்டம் கொண்ட ஒரு குழாயை தோராயமாக மதிப்பிடுகிறது (ஓட்டம் எதிர்ப்பு ≤ 0.03).
வால்வு தண்டு மீது கலப்பு பேக்கிங் கொண்ட பல-நிலை சீல் உராய்வு குணகத்தை 40% குறைக்கிறது.
4. இரட்டை-நிலை சீல் மெக்கானிசம்
கடிகார திசையில் மூடும் போது:
நடுத்தர அழுத்தம் ஒரு முதன்மை முத்திரை அமைக்க நுழைவு வால்வு இருக்கை தள்ளுகிறது.
கேட் இரட்டை முத்திரையை உருவாக்க அவுட்லெட் வால்வு இருக்கைக்கு எதிராக அழுத்துகிறது.
5. புரட்சிகர ஆன்லைன் பராமரிப்பு
இரட்டை முத்திரை அமைப்பு உற்பத்தி குறுக்கீடு இல்லாமல் பாதிக்கப்படக்கூடிய பகுதிகளை மாற்ற அனுமதிக்கிறது; இந்த தொழில்நுட்பம் உள்நாட்டிலும் சர்வதேச அளவிலும் ஒத்த தயாரிப்புகளை வழிநடத்துகிறது.
6. முற்போக்கான திறப்பு மற்றும் மூடல் கட்டுப்பாடு
எதிரெதிர் திசையில் திறக்கும் போது, ​​கேட் உயர்கிறது, மேலும் வழிகாட்டி துளை படிப்படியாக சேனலுடன் மேலெழுகிறது, வரம்பு நிலையில் 100% முழு திறப்பை அடைகிறது.

வடிவமைப்பு தரநிலைகள்

தரநிலைகளின் வடிவமைப்பு மற்றும் உற்பத்தி: JB / T 5298
கட்டமைப்பு நீளம் தரநிலை: JB / T 5298
இணைப்பு விளிம்பு தரநிலை: ஜிபி / டி 9113
அழுத்த வெப்பநிலை தரம்: ஜிபி / டி 12224-2005
சோதனைத் தரநிலைகள்: GB / T 13927-2008, JB / T 5298

செயல்திறன் அளவுருக்கள்

முக்கிய வடிவம் மற்றும் இணைப்பு பரிமாணங்கள்

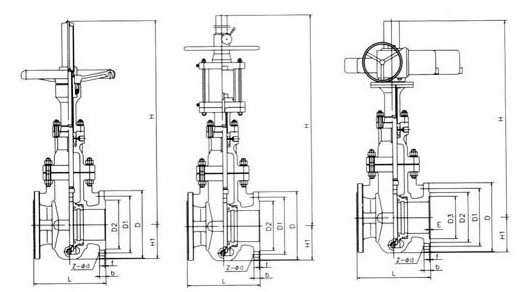

கட்டமைப்பு படம்
